Схема подключения домофона (видеодомофона) в частный дом: вариант с электромагнитным, электромеханическим замком или без него

Многие люди, которые имеют частные дома или дачи, все чаще начинают задумываться об удобной системе безопасности и контроля доступа на свою территорию. Наиболее простым и доступным вариантом на сегодняшний день является индивидуальный домофон, который можно легко установить собственными силами без привлечения специалистов. Для этого необходимо только чётко следовать инструкции производителя. При наличии такого устройства вы сможете полностью оградить себя от визита непрошенных гостей.

Содержание:

Для чего необходимо устанавливать домофон в частный дом
Типы домофонов и стандартные схемы их подключения
- Устройство домашнего домофона
  - Панель вызова
  - Внутренний блок (монитор)
- Типы замков для домофона
  - Электромеханический замок
  - Электромагнитный замок
Как самостоятельно установить и подключить видеодомофон
- Видео: как установить домофон своими руками
Устройство и особенности подключения видеодомофона
- Видеодомофон Quantum QM-4HP
- Схема подключения видеодомофона Quantum QM-4HP

Для чего необходимо устанавливать домофон в частный дом

Главная задача, которую должен выполнять домофон, — обеспечивать безопасность владельцев дома и ограждать их от посторонних визитёров. Очень важно иметь аудио- или видеодомофон, если в доме живут пожилые люди или находятся маленькие дети, которые больше всего нуждаются в максимальной степени защиты. Наличие домофона поможет оградить людей от опасности, которая может появиться по причине излишней беспечности.

Схема подключения домофона (видеодомофона) в частный дом: вариант с электромагнитным, электромеханическим замком или без него

Установка видеодомофона в частном доме помогает обеспечить безопасность жильцов за счёт полного контроля над зоной перед воротами

Благодаря домофону вам не придётся выходить из дома и идти через весь двор к калитке для того, чтобы посмотреть кто пришёл, так как вы сможете пообщаться с визитёром по аудио- или видеосвязи и при необходимости пропустить его, нажав кнопку на своём устройстве.

Но прежде чем приобретать такое устройство, необходимо точно определиться, для каких целей оно будет использоваться и какую сумму вы готовы потратить на свою безопасность. Именно поэтому каждый человек должен знать, какие типы домофонов существует в настоящее время, какие функции они выполняют, какие виды замков существуют для данных устройств и сколько всё это оборудование стоит. Также очень важно знать, можно ли при необходимости установить домофон в частном доме своими руками.

Типы домофонов и стандартные схемы их подключения

По своим конструктивным особенностям домофоны различаются по типу передаваемого ими сигнала. Устройства могут передавать сигнал от панели вызова к основному блоку аудио- или видеоспособом:

аудиодомофон является наиболее простым, недорогим и распространённым типом оборудования, которое состоит из двух блоков: внешнего вызывного и внутреннего ответного. При получении сигнала вызова человек включает звуковое устройство для переговоров при помощи нажатия кнопки или сняв трубку. При необходимости впустить посетителя нажимается соответствующая кнопка на домофоне, и электромагнитный или электромеханический замок открывается. Обычно внутренний блок монтируют в доме возле двери или в другом удобном для хозяина месте;

Аудиодомофон может передавть только голосовой вызов без видеосигнала
видеодомофон имеет монитор, который позволяет не только разговаривать с пришедшими, но и видеть их на экране. Внешний блок оснащён видеокамерой слежения с подсветкой.

Видеодомофон позволяет не только услышать, но и увидеть посетителя

Зачастую аудиодомофоны монтируют в подъездах многоэтажных домов, где в основном они играют функцию предупреждения. Видеодомофон более полезен для частных домов, так как в многоэтажке он устанавливается только возле двери квартиры и не предназначается для общего пользования.

В частном домовладении видеодомофон будет играть большую роль, так как хозяин может не только слышать, но и видеть посетителя и при необходимости не впускать его на свою территорию.

Современные домофоны кроме основных элементов (вызывного устройства, запирающегося замка, трубки для переговоров и блока питания) могут оснащаться дополнительным функционалом:

автоответчиком. Если хозяина нет дома, то благодаря этой функции он сможет прослушать записи, которые оставляли приходившие люди, и даже получить их на мобильный телефон;
датчиком движения. Это устройство фиксирует посетителя, который находится в зоне его действия. При появлении человека возле прибора его изображение моментально передаётся на монитор телевизора, подключённого к домофону;
блоком памяти. Благодаря данной функции изображение посетителя записывается на специальное устройство с того момента как была нажата кнопка вызова на домофоне. По мере заполнения памяти старые записи стираются и заменяются новыми.

По желанию владельца дома домофон может оснащаться неограниченным количеством мониторов и дополнительных камер видеонаблюдения.

В основном все домофоны подключаются к вызывным панелям при помощи проводов. Существуют и беспроводные устройства, но их ассортимент довольно сильно ограничен. На сегодняшний день существует три типовые схемы проводного подключения домофона:

Для многоэтажного дома. Даная схема достаточно сложна и не нужна владельцам частных домов, так как она предполагает подключение большого количества аудиодомофонов и соединение их в общую сеть с помощью специальных устройств. Эта система довольно дорогая, поэтому приобретается всеми жильцами дома в складчину.

В многоэтажном жилом доме с одной вызывной панели, установленной на входной подъездной двери, можно позвонить в любую квартиру
Для индивидуального использования с управлением электрозамком. Это стандартный вариант подключения домофона в частном доме, так как он позволяет соединить устройство и замок в общую цепь. С первого раза она может показаться сложной, но для человека, который хоть немного разбирается в электрических схемах, будет вполне доступной. Здесь от монитора, который располагается внутри дома, необходимо проложить один с четырёхжильный кабель до вызывной панели, которая располагается, как правило, на входной калитке. На самой калитке необходимо установить считыватель ключей, с помощью которых в дом будут заходить хозяева, контроллер замка и блок питания, который будет подавать напряжение в систему. Со стороны дома на калитке размещают кнопку выхода для хозяев. Все перечисленные компоненты системы контроля доступа обычно располагают рядом друг с другом и соединяют короткими кусками провода. Схема соединений находится в комплекте контроллера.

При подключении в схему электрического замка пользователь из дома может увидеть посетителя, поговорить с ним и при необходимости отрыть ему дверь
Простая схема для индивидуального использования. В этом случае подключение наружного блока к внутреннему будет производиться с помощью четырёх проводов. Два из них предназначены для передачи питания, а два — для аудио и видеосигнала. По этой схеме каждый хозяин дома сможет самостоятельно подключить домофон, соединив четыре контакта на наружном блоке с соответствующими четырьмя контактами на внутреннем. Электронный замок здесь не предусмотрен.

В самом простом варианте с монитора можно увидеть посетителя и поговорить с ним, но чтобы пропустить его, придётся подойти к калитке

Устройство домашнего домофона

Видеодомофоны пользуются большой популярностью среди владельцев частных домов. Поэтому мы рассмотрим их устройство более подробно.

Панель вызова

Наружный блок, который монтируется на входе в дом, снабжён видеокамерой и кнопкой вызова. Здесь же находится устройство для переговоров, которое позволяет общаться с хозяевами, если видеосвязи будет мало. Видеокамера может передавать чёрно-белое или цветное изображение.

С панели вызова можно позвонить на монитор и поговорить с хозяевами, которые будут видеть посетителя на экране

По методу установки устройства вызова могут быть врезными и накладными:

врезные панели дороже, но они лучше защищены от взлома и различных климатических условий;
накладные блоки выпускаются в прочных пластиковых корпусах, однако всё равно больше изнашиваются и подвергаются различным механическим повреждениям. Для таких панелей отечественные производители предлагают прочные защитные накладки, ограждающие устройство от поломки.

Внутренний блок (монитор)

Внутренний блок представляет собой чёрно-белый или цветной монитор в зависимости от модели. Чёрно-белые мониторы уже отошли в прошлое и практически не выпускаются. Цветные модели снабжены экраном размером диагонали от 10 см и трубкой или кнопкой громкой связи для ответа на вызов. На мониторе также есть кнопка для открывания замка, клавиши дополнительных функций и кнопки или ручки для регулировки звука и изображения.

Большинство современных видеодомофонов имеет кнопку громкой связи вместо трубки

Типы замков для домофона

К домофону можно подключить электромагнитный или электромеханический замок. Оба варианта работают от сети, поэтому мы рассмотрим принцип их действия и характеристики.

Электромеханический замок

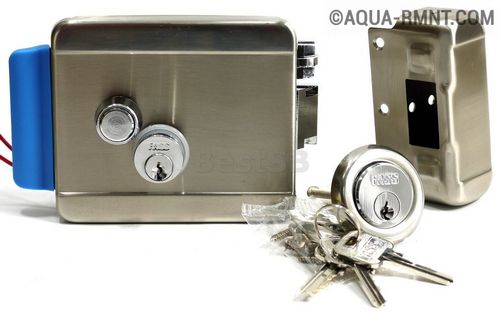

Электромеханический замок является современным запорным устройством для домофона, которое открывается одним нажатием на кнопку или специальным ключом. Работает от напряжения 12 В, поэтому для него необходим понижающий трансформатор.

Преимущества замка

Позволяет открывать калитку или дверь на определённом расстоянии (при подключении к домофону).
Может работать даже при отсутствии электроэнергии (без возможности удалённого управления).
Производится с высоким уровнем секретности и безопасности.
Может оснащаться мотором, который работает от маленького электрического двигателя.
Имеет электрическую защёлку, которая открывается поворотом ручки.

Выбирая такой замок для уличного применения, необходимо иметь в виду, что на его лицевой стороне имеется кнопка, до которой можно дотянуться рукой, перегнувшись через ограждение, и открыть калитку. Уличный замок с электромеханикой бывает врезной и накладной.

Необходимо также знать, что при отключении электричества работать сможет только накладной вариант замка.

Прежде чем приобретать такой замок, необходимо узнать, для какого типа дверного полотна он подходит и каков принцип его работы. Специалисты рекомендуют для частного дома замки марки «Полис» или Fass Lock.

Электромеханический замок имеет кнопку ручного открытия, поэтому злоумышленники могут войти незамеченными, перегнувшись через калитку или дотянувшись до кнопки через щели в полотне

Электромагнитный замок

Замок электромагнитного действия предназначен для закрытия двери или калитки и держит их закрытыми посредством мощной электромагнитной платы, притягивающей к себе стальную пластинку, установленную на двери или калитке. Электромагнит монтируется на дверной коробке или обвязке калитки, а стальная пластина крепится на саму дверь или калитку.

В режиме закрытия на обмотку магнита поступает ток, который создаёт мощное электромагнитное поле, быстро притягивающее к себе стальную пластину. В результате калитка, удерживаемая магнитом, находится в закрытом состоянии. Для того чтобы она открылась, с замка надо снять напряжение. Делается это нажатием кнопки на домофоне: цепь размыкается, электромагнитное поле исчезает и калитка открывается.

Электромагнитный замок работает только при поданном на него напряжении, поэтому если у вас внезапно отключат электричество, калитка может остаться открытой

По своей конструкции замки могут быть работающими на отрыв и на сдвиг, а также накладными и врезными.

Самыми популярными являются накладные модели, которые работают на отрыв. Благодаря тому, что такие замки не содержат в себе движущихся и трущихся элементов, они служат долгие годы и могут работать в любых погодных условиях.

Но если вдруг прекратится подача электроэнергии, то замок перестанет работать и дверь останется открытой. Чтобы предотвратить подобные ситуации, придётся установить систему бесперебойного питания.

Электромагнитные замки различаются по силе, с которой они удерживают входную дверь. Эта величина устанавливается в килограммах и должна быть намного больше массы калитки. Для калиток среднего размера достаточно замка с удержанием 300–400 кг.

Как самостоятельно установить и подключить видеодомофон

Для того чтобы начать установку домофона, нам потребуются следующие инструменты:

Острый нож.
Мощный перфоратор и буры.
Электрический шуруповёрт.
Лопатка и пика или штроборез для создания штроб в стенах.
Болгарка и диски для резки металла.
Различные отвёртки.
Удобные плоскогубцы.
Хороший молоток.
Шпатель и посуда для замеса.

Кроме того, необходимо приготовить:

Кабель для электропитания (длина просчитывается индивидуально).
Кабель UTP (витая пара).
Несколько розеток.
Выключатель автомат.
Саморезы и дюбель-гвозди.
Изоленту, защитную одежду.
Гофрированную трубу для проводов (можно использовать прямую).
Кабельные каналы.
Шпаклёвочную смесь для заделывания штроб.
Свёрла различные по диаметру.
Перфорированную ленту и метизы.

Пошаговая схема установки видеодомофона с электромеханическим замком

Выбираем удобное и доступное место на калитке или воротах для размещения вызывной панели. Панель разбираем и размечаем место её установки. Просверливаем отверстия для крепежа и провода.

Вызывная панель может устанавливаться под углом к поверхности калитки, для чего в комплекте имеется специальный переходник
С торцевой стороны запускаем четырёхжильный провод и подключаем его как указано в инструкции.
Ведём кабель к месту монтажа контроллера, который представляет собой пластиковую коробку, находящуюся возле замка. Так нам придётся заводить меньше проводов и будет удобнее делать соединения. Контроллер можно установить в щиток на улице или замуровать в стену.

Контроллер замка представляет собой маленькую печатную плату, которую можно смонтировать в пластиковой коробке рядом с замком или замуровать в стену
Рядом с вызывной панелью устанавливаем считыватель, а с обратной стороны калитки — кнопку выхода. Провода (по две жилы) от каждого из устройств сводим к контроллеру и подсоединяем на соответствующие разъёмы (DALLAS и «ВНЕШ. СД» для контроллера и «КНОПКА» для кнопки выхода). Провода от вызывной панели подсоединяем параллельно кнопке выхода.
Проверяем правильность всех соединений. Раскручиваем панель вызова, прикручиваем её заднюю стенку саморезами к месту установки. Собираем её обратно.
Далее идём в дом и устанавливаем монитор. Крепим на дюбели кронштейн, идущий в комплекте поставки. Рядом должна быть розетка в 220В. Если её нет, придётся завести провод питания от электрического щитка. Тогда оборудование лучше подключить на отдельный автомат и подписать. Так будет намного удобнее разобраться с проводами в дальнейшем. После этого навешиваем монитор на кронштейн.

Монитор видеодомофона навешивается на кронштейн, который крепится к стене саморезами
Устанавливаем блок питания. Он должен подавать напряжение на замок и все устройства, расположенные на калитке. Лучше всего использовать устройство уличного исполнения и монтировать его рядом с замком. Для электромеханических замков нужен блок питания на 12 В и 3 А, для электромагнитного запирающего устройства достаточно источника на 12 В и 1 А.

Замок, контроллер и другие компоненты системы контроля доступа лучше запитывать от источника, расположенного рядом
Прокладываем кабель. Провода, идущие по улице, запускаем под землёй в специальных инженерных трубках из пластика или металла. Всего нужно проложить один четырёхпроводный кабель для соединения монитора и вызывного устройства и один двухпроводный кабель для подачи напряжения 220 В. Но поскольку кабели пойдут под землёй, лучше проложить их с запасом, учитывая появление в будущем новых элементов системы: дополнительных видеокамер, устройства управления воротами, охранных датчиков и т. д.

Для прокладки под землёй кабели затягивают в гофрошланги и укладывают в вырытую траншею в пластиковых или металлических трубах
Делаем проводку в доме. Она может быть как открытой, так и заглублённой в стены. Но для скрытой прокладки провода нам придётся штробить стены, а затем замазывать их шпаклёвкой и алебастром. Лучше всего делать предварительную закрытую проводку для домофона, когда дом только строится или ремонтируется. Если же заложенных кабелей нет, а портить обои или краску не хочется, выбираем открытый тип проводки. Для этого прокладываем кабели по стенам снаружи, запустив их в пластиковые кабельные каналы.
Подключаем к домофону четырёхжильный кабель по следующей схеме:
- жёлтый — аудиоканал;
- чёрный — общий;
- красный — 12 вольт («плюс»);
- белый — видеоизображение.
Устанавливаем замок на калитке. Поверхность ответной пластины должна быть установлена без перекосов, так как иначе замок не будет плотно прилегать к ней и закрываться. Так как работа замка производится с помощью реле, то к нему подсоединяют общий провод, а положительный контакт заводится на контроллер (клемма « 12 В»). Все работы должны осуществляться при выключенном питании.

Электромеханический замок имеет язычок, который должен плотно заходить в ответную планку
Программируем ключи. Чтобы хозяева могли заходить в дом, нужно снабдить их ключами доступа. Информация о каждом идентификаторе записывается в память контроллера. На первое включение он будет реагировать нечастыми сигналами звуком и светом. Сначала необходимо создать мастер-ключ по специальной процедуре, описанной в инструкции. Затем поочерёдно подносим каждый абонентский ключ к считывателю и дожидаемся сигнала подтверждения. Таким способом записываем в память необходимое число идентификаторов, следя за тем, чтобы время между записями было не более 16 секунд.

После программирования информация о коде доступа с каждого ключа записывается в память контроллера, и устройству разрешается проход
Проверяем работу домофона. Для этого делаем вызов с панели — монитор должен подать сигнал. Снимаем трубку, говорим, чтобы проверить громкость и качество звука, а также пробуем открыть калитку. Если все действия прошли успешно, значит, мы установили домофон правильно и им можно пользоваться. Обычно сложности появляются с установкой замка и контроллера. Поэтому при обнаружении неполадок в первую очередь необходимо тщательно проверить правильность всех подключений к этому устройству.

Видео: как установить домофон своими руками

Устройство и особенности подключения видеодомофона

Для подключения видеодомофона понадобится кабель с четырьмя жилами. В магазине можно приобрести специальный провод, где две медные жилы расположены рядом с коаксиальным двухжильным проводом. Он называется комбинированным видеокабелем. Обычно используется кабель марки КВК-П 2х0,75.

Подключение видеодомофона к вызывной панели производится комбинированным видеокабелем, который имеет одну экранированную жилу

Для замка добавляется ещё два провода, которые позволят управлять его механизмом не выходя из дома. Панель вызова обычно прикручивается на высоте 150 см от земли.

Если мы будем устанавливать беспроводной домофон, прокладывать и подсоединять кабель необходимости нет. Надо только правильно подвести питание.

Видеодомофон Quantum QM-4HP

Многие предпочитают устанавливать в своём частном доме удобный, практичный и надёжный видеодомофон Quantum QM-4HP.

Quantum QM-4HP является одной из самых популярных моделей среди владельцев частных домов

Его основные характеристики:

четырёхдюймовый (примерно 10 см по диагонали) CRT монитор;
параллельная работа до 4 мониторов в одной системе;
кнопка открывания двери;
подключение одной вызывной панели;
установка блока видеопамяти;
подключение дополнительной аудиотрубки.

Схема подключения видеодомофона Quantum QM-4HP

Видеодомофон подключается по стандартной четырёхпроводной схеме, которую мы описывали выше. Поэтому эту модель можно использовать для установки системы контроля доступа в частном доме по приведённой нами пошаговой инструкции.

Видеодомофон Quantum QM-4HP можно использовать с дополнительной видеокамерой и блоком памяти на 32 кадра

Для того чтобы установить домофон правильно, необходимо точно следовать всем рекомендациям производителя и разбираться в тонкостях монтажа электрических проводов и устройств. Если всё сделать по инструкции, то не придётся привлекать специалистов и тратить дополнительные средства на установку этого устройства. А в итоге вы получите отличный домофон с аудио- или видеосистемой, который существенно облегчит вам жизнь в частном доме.
